螺杆式换热器

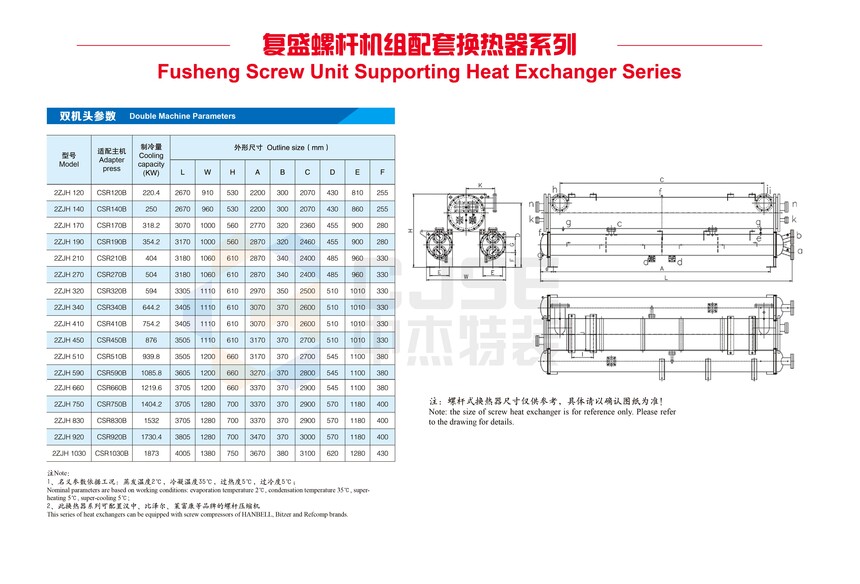

螺杆机组配套换热器系列

螺杆式壳管换热器，在螺杆式冷水机等设备中广泛应用，是一种重要的换热设备。以下是对螺杆式壳管换热器的详细解析：

一、定义与类型

定义：螺杆式壳管换热器是一种通过壳体和内部管道将两种不同流体进行隔离，并在流体之间传递热量的设备。它属于壳管式换热器的一种，特别适用于螺杆式冷水机等制冷设备中。

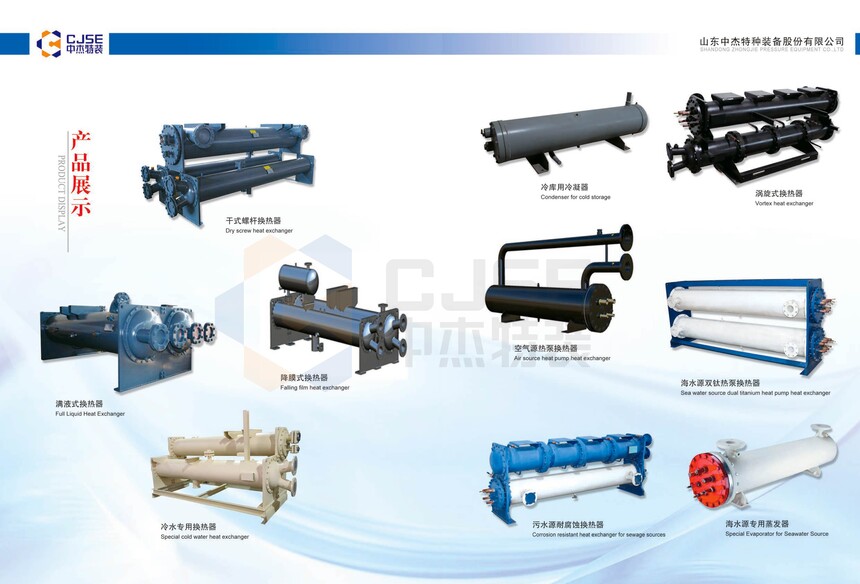

类型：根据流体在管道中的流动方式，螺杆式壳管换热器主要分为满液式和干式两种类型。

• 满液式换热器：水在铜管内部流动，冷媒则在铜管外部流动。这种类型的换热器具有大范围换热效果好的优点，因此在中大型设备中较为常见。

• 干式壳管器：冷媒在铜管内部流动，而水或其他介质则在铜管外部流动。它通常使用膨胀阀进行节流，并配备干燥过滤器。干式壳管器在中小型设备中使用较多，具有冷功产品效果好、回油稳定等优点，但换热性能略逊于满液式。

二、结构与组成

螺杆式壳管换热器主要由壳体、管板、管束、挡板及箱体等部分组成。这些部件共同构成了一个高效的换热系统。其中，壳体通常由金属材料制成，内部管道则采用金属管或合金管，并通过支撑和固定装置稳固地连接在一起。

三、工作原理

螺杆式壳管换热器的工作原理基于热能的传导和对流。当热介质（如蒸汽或高温水）从一个端口进入壳体并通过管道流动时，工作介质（如水或其他冷却介质）从另一个端口进入并在相同的管道中流动，但方向相反。这种设计使得两种流体之间的热量交换变得可能。热介质的高温使其传递热量给管道壁，然后通过管道壁将热量传递给工作介质，从而使工作介质的温度升高。此外，流体的运动还会形成边界层，促进热量的高效传递。
